SPM10054T-470M-HZ TDK車規級電感

庫存型號較多，可以在頂端搜索型號查詢
或加微信查詢型號18922842911

咨詢熱線
0755-29602911

深圳市興泰隆電子有限公司
微信：18922842911
QQ:951051088
地址:深圳市寶安區航城街道深業U中心B座1101
1、代理日本TDK貼片電容，TDK貼片共模電感，TDK蜂鳴器，TDK共模濾波器，TDK蜂鳴器,TDK全系列金屬支架電容,汽車級產品,熱敏電阻。
2、代理臺灣信昌PSA全系列高壓電容，一體成型電感，合金電阻
3、分銷日本村田muRata貼片電容，貼片電感，濾波器，汽車級產品
4、全系列安規貼片電容X1X2Y2Y3系列，高壓貼片電容1KV-3KV電壓
大量現貨，自有庫存，歡迎來電咨詢！
我司物料有十萬個規格，無法一一上傳到店鋪，更多規格請來電詳詢！

SPM10040T-100M-HZ
SPM10040T-150M-HZ
SPM10054T-470M-HZ
SPM10040T-1R0M-HZ
SPM10054T-100M-HZ
SPM10065VT-220M-D

SPM10065VT-470M-D

SPM10054T-470M-HZ

用途	車載等級
特點	AEC-Q200AEC-Q200 Wire Wound繞線 Shield磁屏蔽 Metal Core金屬磁芯
系列 \| 型	SPM
狀態	量產體制(新設計非推薦) 推薦代替型號 : SPM10054T-470M-HZR (不保證其兼容性。)
品牌	TDK

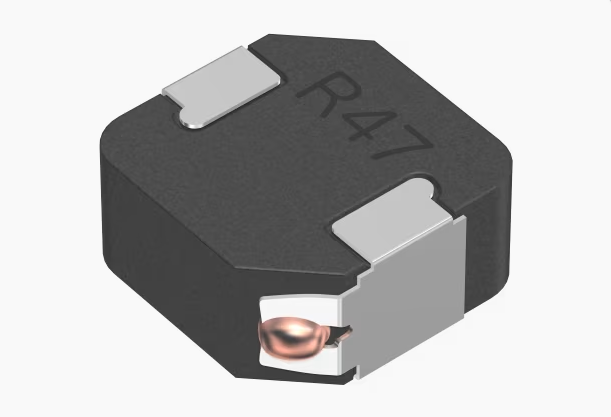

圖片僅供參考，并展示示范產品。

3D模型

尺寸

長度(L)	10.70mm ±0.50mm
寬度(W)	10.00mm ±0.40mm
厚度 \| 高低	5.40mm Max.
推薦焊盤布局(A)	3.80mm Nom.
推薦焊盤布局(B)	6.10mm Nom.
推薦焊盤布局(C)	4.80mm Nom.

電氣特性

電感	47μH ±20% at 100kHz
額定電流(基于L變化) [Typ.]	3.1A (20% Down)
額定電流(基于L變化) [Max.]
額定電流(基于溫度上升) [Typ.]	4.4A (40°C Rise)
額定電流(基于溫度上升) [Max.]
直流電阻 [Typ.]	110.1mΩ
直流電阻 [Max.]	121.2mΩ
額定電壓 [Max.]
自我共振頻率 [Min.]
自我共振頻率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用溫度范圍(包括自我溫度上升)	-40～125°C
焊接方法	回流烙鐵焊接
AEC-Q200	YES
包裝形式	塑封編帶 (330mm卷筒、帯寬 24mm)
包裝個數	500pcs
重量	2.99g
